Radio réveil a écran tactile

Ma fille de 8 ans m’a demandé de lui faire un radio reveil, voila chose faite :

La déco est un parti pris, on aime ou on aime pas, ma faille l’aime c’est l’essentiel !

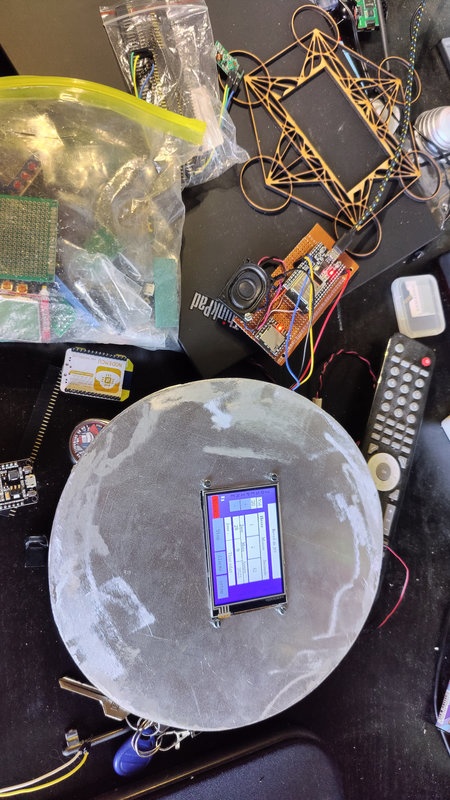

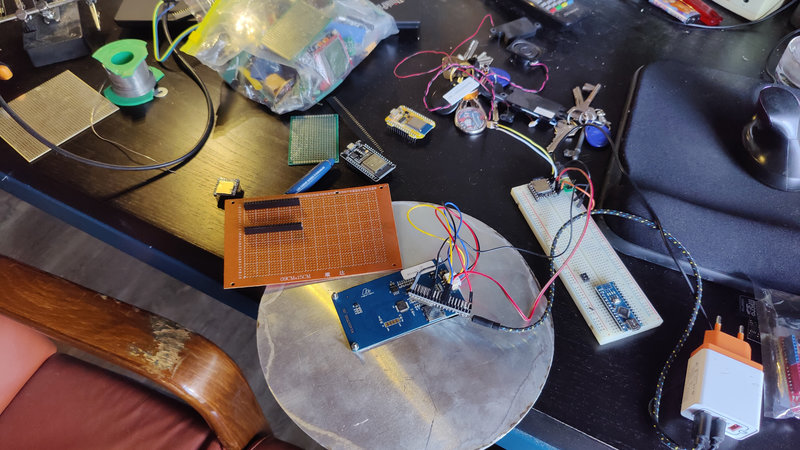

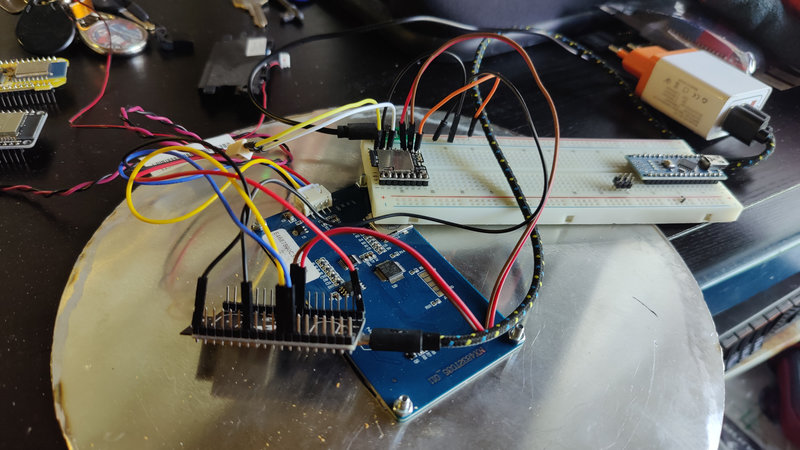

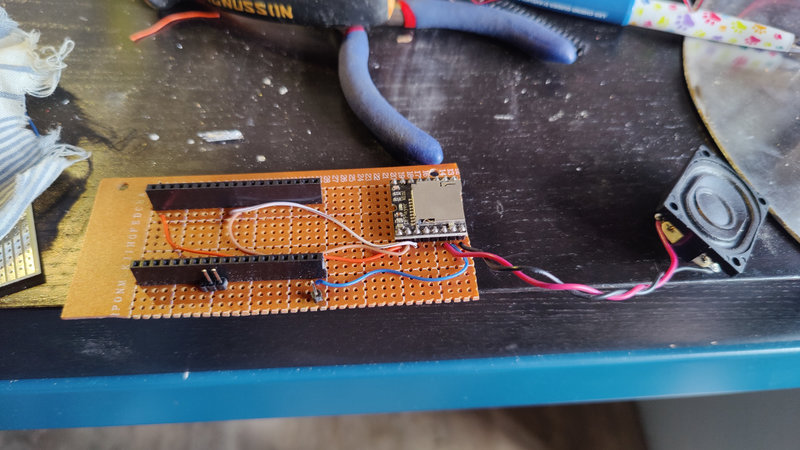

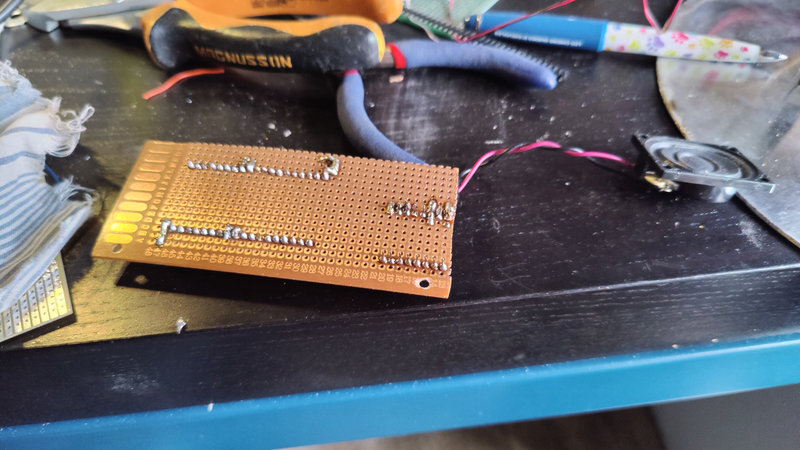

Pour la fabrication, j’ai utilisé un ecran Nextion (NX4832T035_011 pour les intimes!), un microcontroleur esp32 WROOM et un lecteur mp3/SD dfplayer.

La partie horloge est crée par un rtc (real time clock) interne a l’ESP32 car avant j’utilisait des RTC externe avec pile (ça évite de perdre l’heure en cas de coupure électrique) mais il avait tandence a ce décaler dans le temps (a moins de 2€, on en a pour son argent!).

L’ecran Nextion posséde déja un microcontroleur programmable via une carte SD et le logiciel Nextion editor.

Voila le programme : reveilJo

La partie programmation de l’ESP32 a été faite avec l’IDE arduino 2.2.1, il faut au préalable installer les bibliotheques suivante :

EasyNextionLibrary

ESP32Time

DFRobotDFPlayerMini

Puis téléverser ce programme : reveil_jo_nextion_rtc_mp3_v1

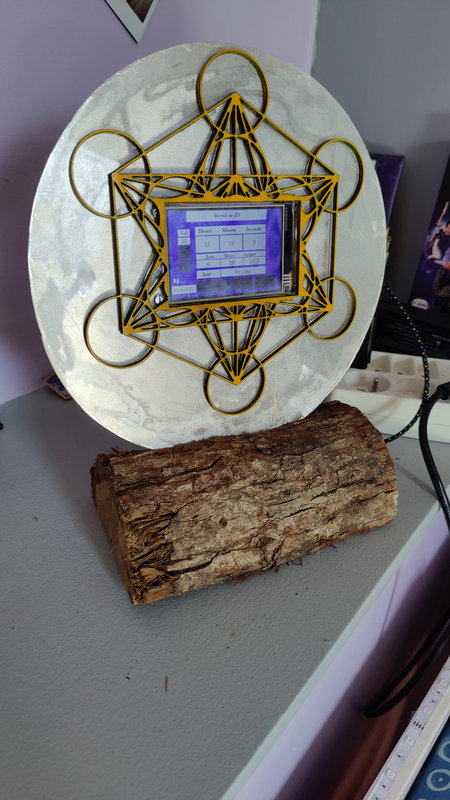

Pour la partie déco/boitier, une plaque d’alu a été découpée en cercle avec une découpeuse plasma a main (ok c’était pour essayer mon nouveau joujou!!!) puis le centre par une scie a champs tournée.

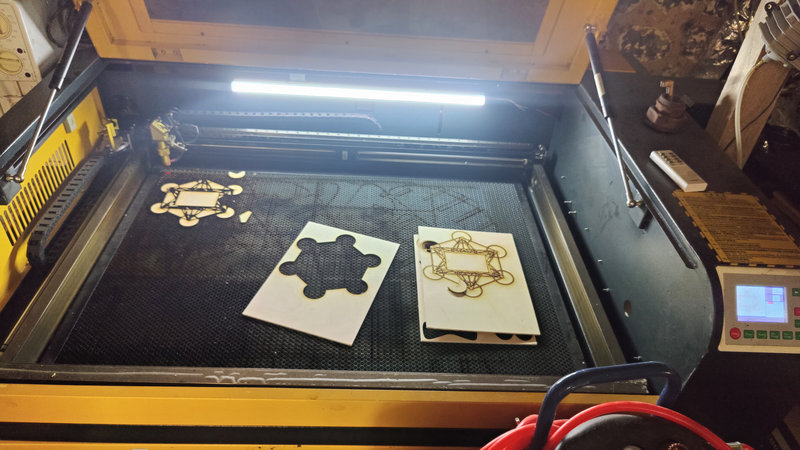

Le bois en déco a été coupé avec une découpeuse laser:

voila le plans 2d: bois

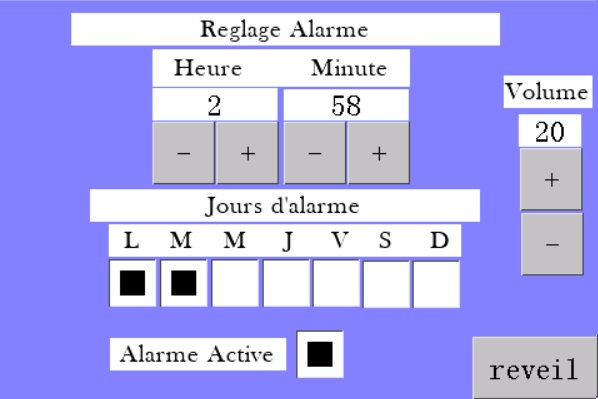

Pour le coté pratique, j’ai fait 3 écrans, le 1er affiche l’heure, la date et le jour (en anglais pour l’instant au grand dame de ma fille!) et le volume général du mp3:

Le 2eme écran est pour régler l’heure et la date, j’aurais puis utiliser la puce wifi de l’ESP32 et un serveur de temps pour un réglage automatique mais vu qu’elle dors juste a coté autant éviter les ondes pour cela.
