Soudeuse à points

Pour souder des batteries genre lipo, j’avais besoin d’une soudeuse à points, celle-ci fait passer un fort courant (100 à 150 Amperes) entre 2 électrodes mis en contact par une lamelle métallique qui chauffe et fait une soudure.

J’avais déja fait un test avec une alimentation de serveur qui sortait 80 Ampères mais cela ne suffisait pas…

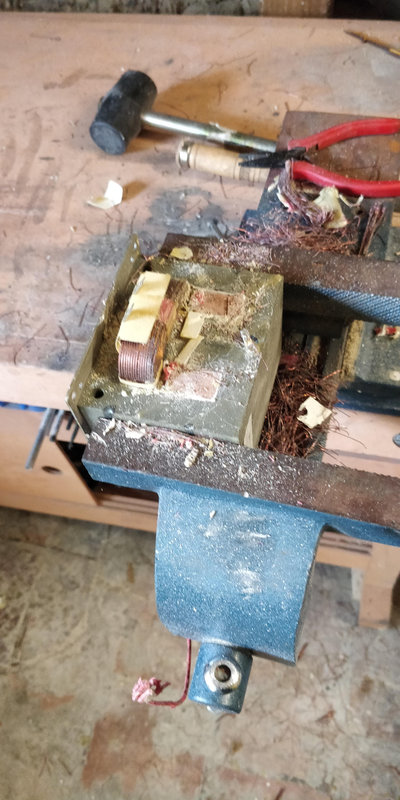

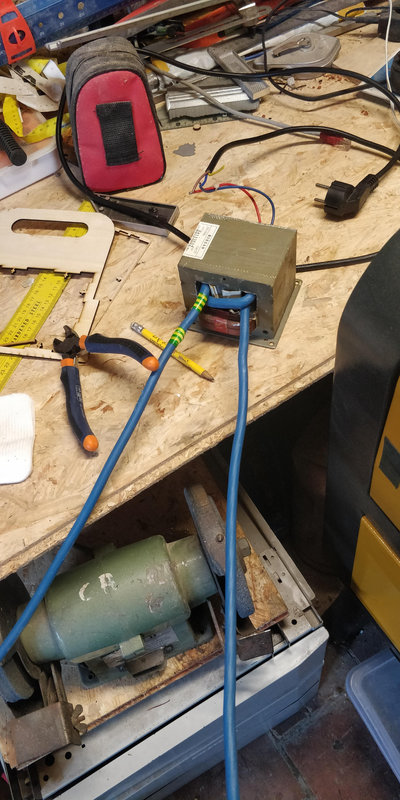

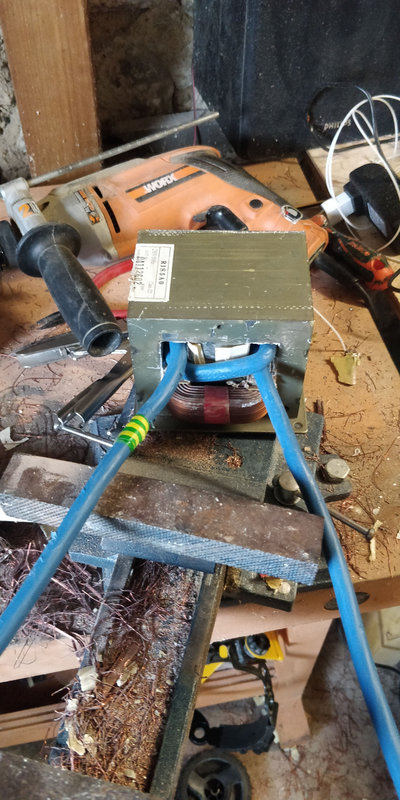

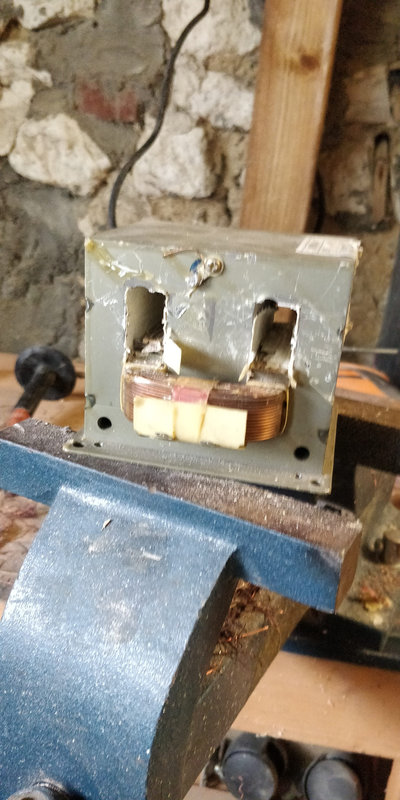

Je suis donc parti sur une autre solution, j’ai récupéré un transformateur de four à micro-onde(paix à son âme!), ce transformateur sort sur la bobine du secondaire environ 2000 Volts, ce qui n’est pas du tout necessaire et dangeureux pour ce que je veux en faire. J’ai donc du couper tout le secondaire du transfo (avec un vieux ciseau à bois ça fait l’affaire, attention à ne pas abimer le primaire) et j’ai remis à la place un cable de forte section qui fait un tour et demi. J’en ai un peu bavé à le mettre car le cable est bien gros et ne se tord pas facilement…On a maintenant un très faible voltage (dans les 2 volts) mais une grosse intensitée.

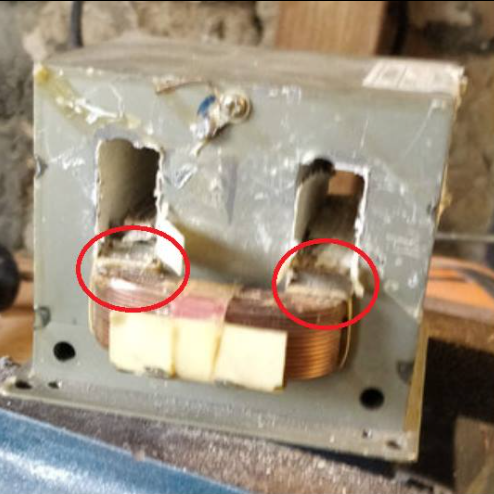

Edit: le grand big boss de l’électronique (Philippe de Cyrob.org) m’a conseillé de retirer les Shunts magnétique:

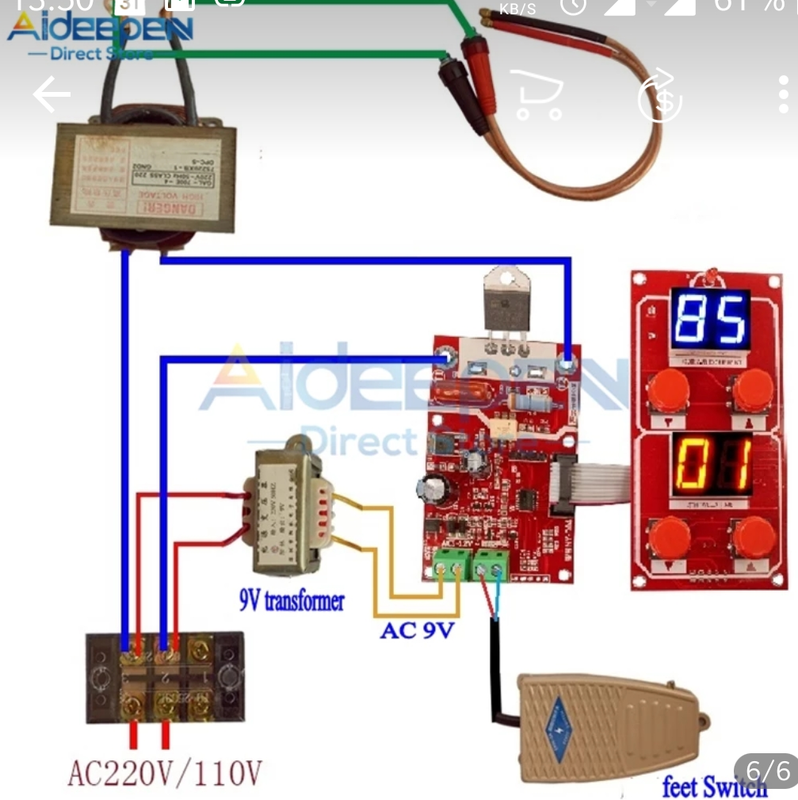

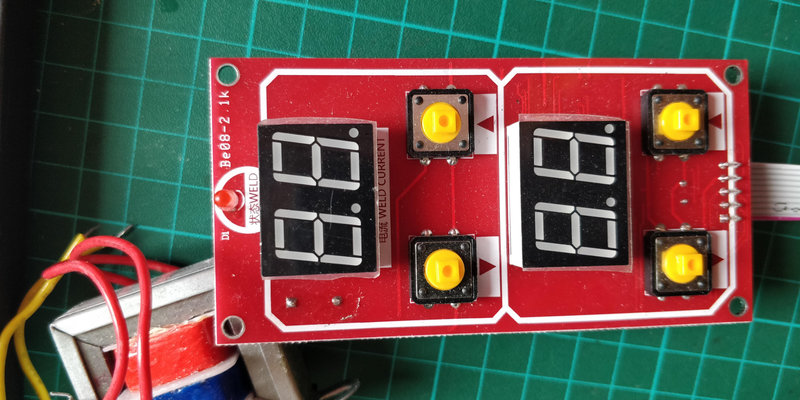

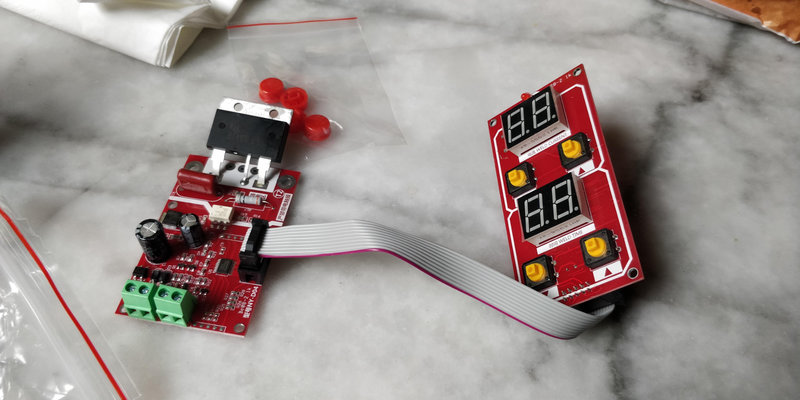

Voici l’electronique de puissance qui va pouvoir controler le primaire du transfo avec une temporisation de cycle du 50HZ (soit 20 millisecondesmultipliées par 1 à 99) et le controle de la puissance par PWM (on hache le signale pour lui donner plus ou moins de puissance):

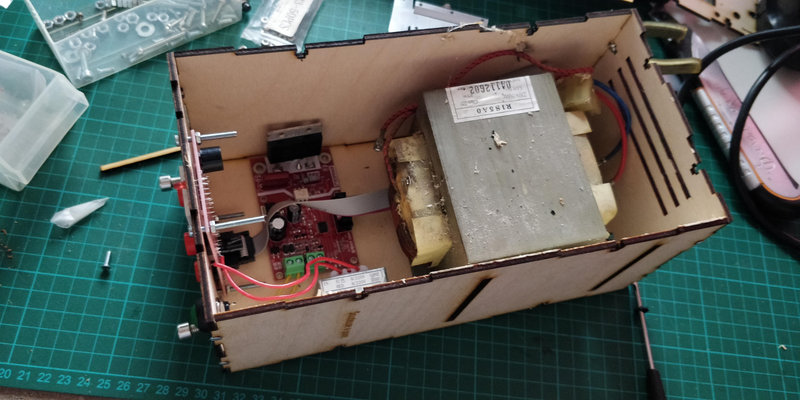

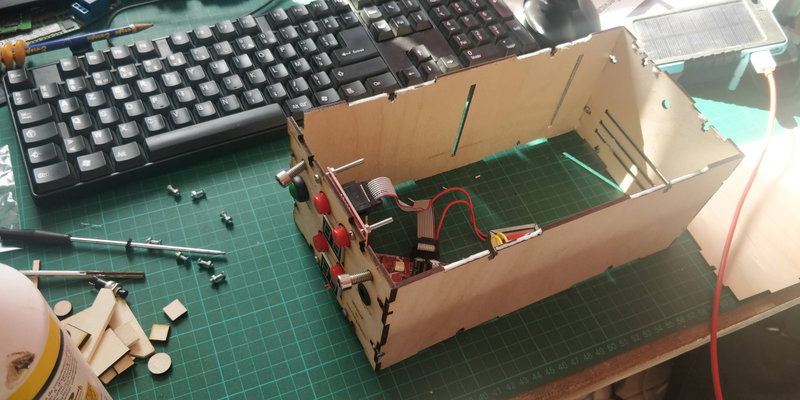

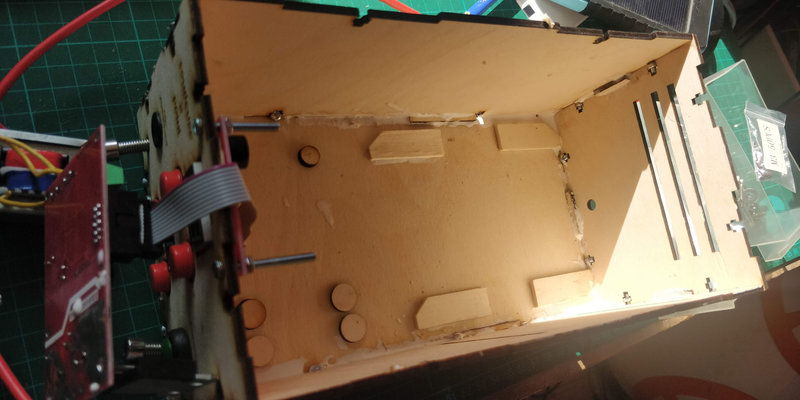

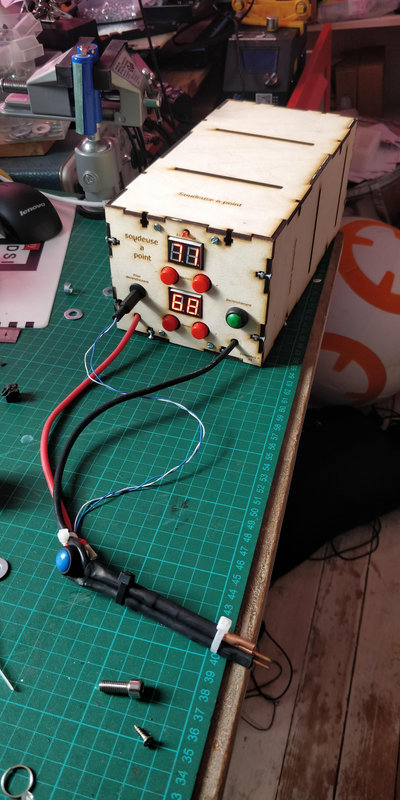

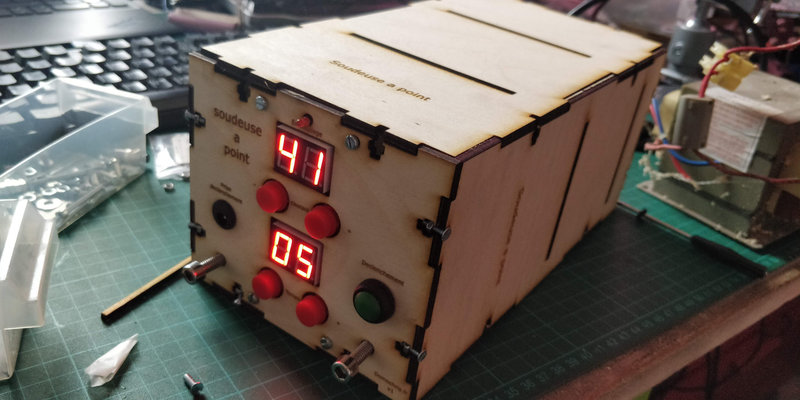

J’ai ensuite fabriqué une boite (découpe laser) pour contenir le transfo, l’electronique de puissance, un autre petit transfo 9v pour alimenter la carte electronique et un fusible (6 Ampères).

Voici le plan 2d si certain sont interressés: box__soudeuse_a_point

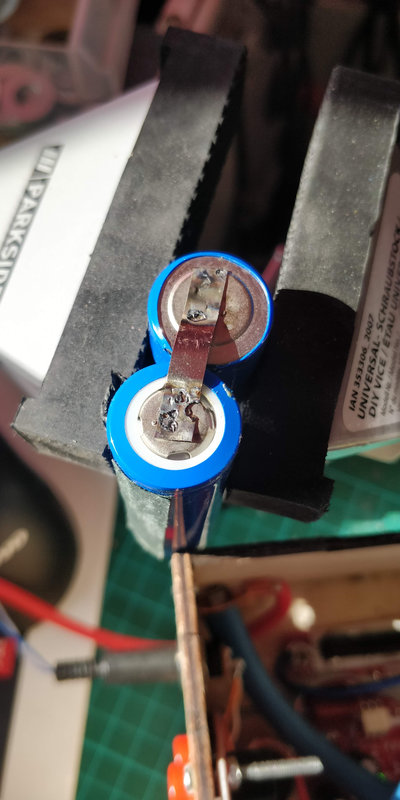

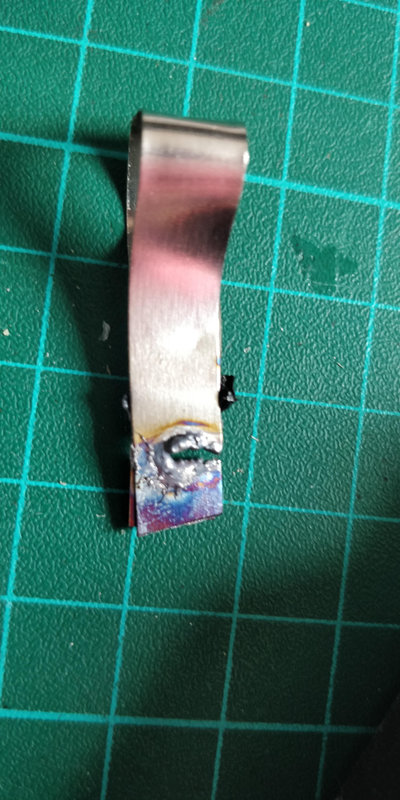

Je peux maintenant souder de petites languettes métalliques sur les batteries pour faire contact(c’était des tests en mode bourin!).
